纺织品高精度恒温恒湿实验室验收方法

发布时间:2020-04-14

广州精晖机电工程有限公司技术中心

实验室验收项目

    纺织品高精度恒温恒湿实验室的特点是:负载大、人员多、进出频繁、工作时间长、空气中粉尘多、温湿度要求高,对气流组织均匀性、稳定性有很高要求。根据以上特点,实验室验收项目中测试室内温湿度的控制精度、均匀性、稳定性是重点,并需测试新风量、照度、噪声、风速。



检测方法

(一)       选择测试点

    若实验室面积≤50 m2,应在不同位置至少测试5个点,实际测试时选择5个;若实验室面积>50m2,应测试5个以上的点,选择7个。各个测试点应布置在3个高度上,分别为(1.8±0.1)m(1.5±0.1)m(1.2±0.1)m;而且被选的各点应呈立体对角线分布,其中心点的高度应为(1.5±0.1)m。见图1

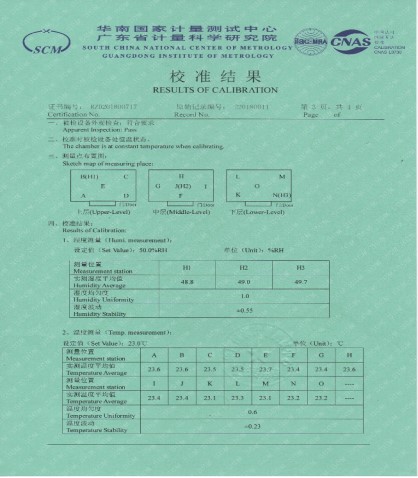

1温恒湿实验室面积小于50m2测点布置示意图及校准机构报告

(二)       测试时间

我们认为连续测试24h是非常必要的。因为纺织品高精度恒温恒湿实验室面积相对比较大,调温调湿设备要求精度高。24h连续测试可以充分考验调温调湿设备较长时间的控制精度和设备稳定性,检验当室外环境温湿度产生较大变化时对控制精度的影响。另外,纺织品高精度恒温恒湿实验室的温湿度波动周期可能较长,短时间测量(例如l800s)很可能反映不出实验室内的温湿度周期变化情况。

(三)       温湿度数据处理

纺织品高精度恒温恒湿实验室温度和相对湿度的精确度、稳定性和均匀性应符合表l的规定。

(1)以每个点600 s温度和相对湿度的平均值作为一个测试结果,600s均值与标准值的最大偏差表示该实验,以24 h内各点所有室的精确度。

(2)以24 h内各1800s3600S均值问极差的最大值表示该实验室的1 800s内稳定性,以实验室中各个测点1800s均值间的级极差表示该实验室24h内的稳定性。

(3)以各点同一时间600s均值间极差的最大值表示室内空间温湿度的均匀(4)如果自动记录式湿度计的全部测试数据均符合温度(20±1.0)℃,相对

湿度65±2%,则可认为该纺织品高精度恒温恒湿实验室满足要求,不必再分别考核其精确度、稳定性和均匀性。

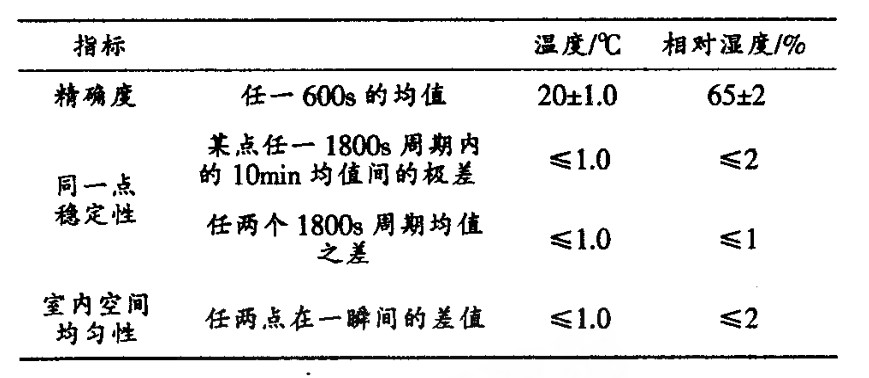

1恒温恒湿实验室温度、根对湿度要求

(四)       新风量检测及评定

实验室新风量依据新风管道中风速测得。对于矩形风管,是将测定截面分割成若干个相等的小截面,每个尽可能接近正方形,边长不应大于200mm,测点应位于小截面中心,但整个截面的测点不宜小于3个,见图2。对于圆形风管,应根据管径大小,将截面划分成若干个面积相同的同心圆环,每个圆环测4个点,根据管径确定圆环数量,不宜少于3个,见图3。记录风速值并计算总的平均风速,风速与截面的乘积为风量,室内工作人员人均新鲜空气补充量应不低于300m3h

(五)       噪声检测及评定

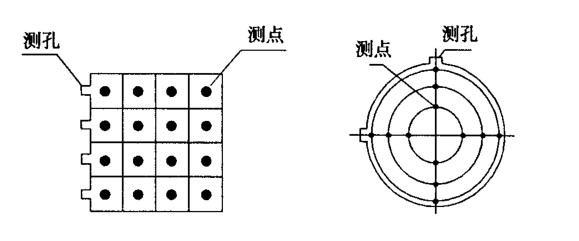

2矩形风管和圆形风管测点示意图

根据相关标准,测噪声仪器应采用带倍频程分析的声级计;测点布置应按实验室面积均分,每50 m2设一点,测量点位于其中心,距地高度1.1m1.5m。当全部空调设备开启时,室内噪音应不大于55dB

(六)       照度检测及评定

测量平面距地面0.85m,按间距1m2m。测点距墙1m。记录照度值并计算总的平均照度,应不小于400lx

(七)       房间风速检测及评定

在位于实验室室内高度一半的水平面上,均匀地选9个测点,在实验室稳定工作状态下,分别测出9个点的实际风速,记录并求9个点平均风速V

为工作区域内的空气流速。工作区域内的空气流速应不高于0.3m/s
